Üretim Sırasında Otomatik Ultrasonik Kapitone Makinesinin İçinde Gerçekte Ne Olur?

Otomatik Ultrasonik Kapitone Makinesi Nedir?

bir otomatik ultrasonik kapitone makinesi geleneksel iğne ve iplik dikişi yerine yüksek frekanslı ultrasonik titreşim kullanarak birden fazla kumaş katmanını (tipik olarak bir yüz kumaşı, polyester dolgu veya vatka gibi bir dolgu malzemesi ve bir arka katman) birleştiren ve modelleyen endüstriyel bir tekstil işleme sistemidir. Teknoloji, mekanik dikişin yerini, kumaş arayüzünde lokalize sürtünme ısısı üreten, sentetik elyaf katmanlarını belirli noktalarda veya sürekli desenler boyunca eriterek ve birleştirerek kapitone yapıyı oluşturan, hassas şekilde kontrol edilen bir akustik enerji dağıtım sistemi ile değiştirir. Sonuç, görsel ve işlevsel olarak geleneksel şekilde dikilmiş bir yorgana eşdeğer olan, ancak iplik tüketimi olmadan, iğne kırılması nedeniyle aksama süresi olmadan ve dikiş büzülmesi veya iplik gerginliği yönetimi zorlukları olmadan çok daha yüksek hızlarda üretilen, kalıcı olarak birleştirilmiş, desenli bir tekstil düzeneğidir.

"Otomatik" tanımı, modern ultrasonik kapitone makinelerinin minimum operatör müdahalesiyle geniş kumaş genişlikleri boyunca karmaşık, çok elemanlı kapitone desenlerini yürütmesine olanak tanıyan bilgisayarlı desen kontrolü, servo tahrikli kumaş besleme sistemleri ve otomatik süreç izlemenin entegrasyonunu ifade eder. Çağdaş otomatik ultrasonik kapitone makineleri, desen karmaşıklığına, kumaş tipine ve ultrasonik parametrelere bağlı olarak dakikada 20 ila 80 metre hızlarda bitmiş kapitone paneller üretme kapasitesine sahiptir; aynı desen yoğunluklarını çalıştıran geleneksel çok iğneli kapitone makineleriyle elde edilmesi imkansız olan üretim hızları.

Temel Fizik: Ultrasonik Enerji Kumaşa Nasıl Bağlanır?

Otomatik bir ultrasonik kapitone makinesinin nasıl çalıştığını anlamak, ultrasonik enerjinin sentetik tekstil katmanlarını bağladığı fiziksel mekanizmanın net bir şekilde anlaşılmasını gerektirir; bu, herhangi bir mekanik sabitleme veya yapıştırma yönteminden temel olarak farklı bir işlemdir. Bağlanma mekanizması, yüksek frekanslı akustik alanın etkisi altında polimer moleküllerinin hızlı döngüsel deformasyonuyla tahrik edilen moleküller arası sürtünmeli ısınmadır.

Makine tasarımına bağlı olarak 20 kHz, 35 kHz veya 40 kHz frekanslarında salınan titreşimli bir ultrasonik korna, tanımlanmış bir temas basıncında bir sentetik kumaş katmanı yığınına bastırıldığında, akustik enerji, basınç ve kayma gerilimi dalgaları olarak malzeme boyunca yayılır. Kumaş katmanları arasındaki arayüzlerde ve kumaşın kendisinin elyaf yapısı içinde, hızlı döngüsel mekanik deformasyon, polimer zincir bölümlerinin, malzemenin viskoz gevşemesinin uyum sağlayamayacağı kadar hızlı oranlarda birbirlerine karşı hareket etmesine neden olur. Bu iç sürtünme, mekanik enerjiyi olağanüstü mekansal hassasiyetle termal enerjiye dönüştürür; ısıtma, geleneksel ısıtma süreçlerinde olduğu gibi dışarıdan uygulanıp içeriye doğru iletilmek yerine, tam olarak akustik stresin yoğunlaştığı malzeme arayüzlerinde ve fiber temas noktalarında gerçekleşir.

Bağlanma bölgesindeki lokal sıcaklık artışı, sentetik elyaf polimerlerinin erime noktasına (polyester için tipik olarak 255-265°C) boynuz temasından milisaniyeler içinde ulaşır ve onu aşar. Erimiş polimer, uygulanan temas basıncı altında akar, katman arayüzü boyunca karışır ve bitişik katmanlardan gelen lifler arasındaki ara boşlukları doldurur. Ultrasonik enerji ortadan kaldırıldığında ve malzeme soğuduğunda (kornanın sürekli temas basıncı altında yalnızca saniyenin çok küçük bir kısmını süren bir işlem), karışık polimer birçok durumda çevresindeki erimemiş elyaftan yapısal olarak daha güçlü olan monolitik, kovalent olarak sürekli bir bağ halinde katılaşır. Bu, ultrasonik kapitone desenlerin karakteristik kabarık, kabartmalı görünümünü üreten yapıştırma mekanizmasıdır; sıkıştırılmış, eritilmiş birleştirme bölgeleri, kapitone desenini tanımlayan dokulu bir rahatlama yaratarak çevredeki kumaştan biraz daha ince ve daha yoğundur.

Otomatik Ultrasonik Kapitone Makinesinin Temel Bileşenleri

Tam otomatik ultrasonik kapitone makinesi, tutarlı, yüksek kaliteli kapitone çıktı üretmek için hassas koordinasyon içinde çalışması gereken birkaç farklı alt sistemi entegre eder. Makine özelliklerini değerlendiren operatörler, bakım mühendisleri ve satın alma uzmanları için her bir bileşenin işlevini anlamak çok önemlidir.

Ultrasonik Jeneratör (Güç Kaynağı)

Güç kaynağı veya dönüştürücü olarak da adlandırılan ultrasonik jeneratör, sistemin elektriksel kalbidir. Standart şebeke AC gücünü alır (tipik olarak 50/60 Hz'de 220V veya 380V) ve bunu ultrasonik sistemin çalışma frekansında yüksek frekanslı bir AC elektrik sinyaline dönüştürür - çoğunlukla ağır tekstil uygulamaları için 20 kHz veya daha ince, daha yüksek çözünürlüklü birleştirme işleri için 35-40 kHz. Modern dijital jeneratörler, çalışma sırasında sıcaklık değiştikçe dönüştürücü-yükseltici-korna düzeneği ile rezonansı sürekli olarak izlemek ve sürdürmek için faz kilitli döngü (PLL) kontrol devreleri kullanır ve yük değişimlerinden bağımsız olarak istikrarlı enerji dağıtımı sağlar. Kapitone uygulamalarına yönelik jeneratör çıkış gücü, senkronize paralel çalışan birden fazla jeneratör taşıyan çok kafalı makinelerle tipik olarak bağlama kafası başına 500 W ila 3.000 W arasında değişir.

Dönüştürücü (Dönüştürücü)

Dönüştürücü, jeneratörden gelen yüksek frekanslı elektrik sinyalini piezoelektrik etkiyi kullanarak mekanik titreşime dönüştürür. Alternatif elektrik alanına yanıt olarak genişleyen ve büzülen, elektrik girişiyle aynı frekansta uzunlamasına mekanik salınımlar üreten bir dizi piezoelektrik seramik disk (tipik olarak kurşun zirkonat titanat (PZT)) içerir. Dönüştürücü, enerji dönüşüm verimliliğini en üst düzeye çıkaracak şekilde tasarım frekansında mekanik olarak rezonansa girecek şekilde hassas bir şekilde üretilmiştir. Dönüştürücü çıkış yüzündeki titreşim genliği tipik olarak 5-10 mikrondur ve bu, güçlendirici ve korna tarafından etkili tekstil yapıştırma için gerekli seviyelere yükseltilir.

Güçlendirici ve Ultrasonik Korna (Sonotrode)

Güçlendirici, dönüştürücüden gelen titreşim genliğini kornaya ulaşmadan önce güçlendiren veya zayıflatan bir ara akustik bileşendir. Farklı güçlendirici oranları (1:1, 1:1,5, 1:2), sistemin farklı malzeme kalınlıklarına ve bağlama kuvveti gereksinimlerine göre ayarlanmasına olanak tanır. Sonotrot olarak da adlandırılan korna, kumaşla doğrudan temas kuran ve ultrasonik enerjiyi bağlanma bölgesine ileten bileşendir. Korna geometrisi kritik öneme sahiptir: şekli, tüm çalışma yüzeyi boyunca eşit titreşim genliği sağlarken sistem frekansında rezonansa girecek şekilde tasarlanmalıdır. Kapitone uygulamaları için boynuzlar tipik olarak desenli çalışma yüzlerine sahip silindiriktir; boynuz yüzündeki kabartmalı desen kumaşa aktarılan kapitone desenini tanımlar ve yükseltilmiş özellikler ultrasonik enerjiyi amaçlanan bağlanma noktalarında yoğunlaştırır.

Desenli Rulo (Örs)

Çoğu otomatik yüksek hızlı kapitone makinesinde kullanılan konfigürasyon olan döner ultrasonik kapitone sistemlerinde kumaş, titreşen korna ile örs adı verilen dönen desenli metal silindir arasından sürekli olarak geçer. Örs, kabartmalı kapitone desenini yüzeyinde taşır ve kumaş besleme hızıyla senkronize olarak döner. Boynuz ile örs arasındaki boşluk, kumaşa bağlanma noktalarında uygulanan temas basıncını belirler; tipik olarak servo tahrikli boynuz konumlandırma yoluyla elde edilen hassas boşluk kontrolü, tutarlı bağ kalitesi için kritik öneme sahiptir. Çok az boşluk, tam erime ve bağlanma için yetersiz basınç üretir; çok fazla boşluk boynuzun sıçramasına veya kumaşın kaymasına neden olarak düzensiz veya eksik bağlar oluşmasına neden olur.

Kumaş Besleme ve Germe Sistemi

Otomatik kumaş işleme sistemi, ön kumaşı, keçeyi ve arka katmanları ayrı besleme rulolarından besler, bunları hassas bir şekilde hizalar, tüm çalışma genişliği boyunca kontrollü gerilimi korur ve yapıştırılmış kompoziti programlanan hızda makineden çeker. Servo tahrikli kıstırma silindirleri, kenar kılavuzları ve gerginlik kontrol dansçıları, tüm katmanların, herhangi biri bitmiş üründe desen yanlış hizalamasına veya birleştirme kusurlarına neden olabilecek kırışıklık, eğrilme veya gerilim değişimi olmadan mükemmel bir uyumla birleştirme bölgesine girmesini sağlar.

Adım Adım Üretim Süreci

Otomatik ultrasonik kapitone makinesindeki tüm üretim dizisi, ham madde yüklemesinden bitmiş kapitone panel çıktısına kadar tanımlanmış bir süreç akışını takip eder:

• Malzeme yükleme: Ön kumaş ruloları, polyester veya kuş tüyü alternatif vuruş ve arka kumaş ruloları makinenin besleme rulo standlarına monte edilir. Web liderleri gerginlik kontrol sisteminden geçirilir ve kenar kılavuzu sensörleri kullanılarak makine giriş noktasında hizalanır.
• Katman birleştirme: Üç katman, makineye girerken kontrollü bir yığın halinde bir araya getirilir; bir ayırıcı çubuk veya birleştirme rulosu, yapıştırma bölgesinden önce tüm katmanlar arasında tam genişlikte, kırışıksız temas sağlar.
• Ultrasonik yapıştırma: Birleştirilmiş kumaş yığını, titreşimli korna ile desenli örs silindiri arasından geçer. Örs deseni tarafından tanımlanan her temas noktasında ultrasonik enerji, sentetik elyaf katmanlarını milisaniyeler içinde eritip bir araya getirerek kapitone desenini tanımlayan kalıcı bağlanma noktaları oluşturur.
• Soğutma ve katılaştırma: Bağlama bölgesinden geçtikten hemen sonra, erimiş polimer bölgeleri soğuyup katılaşırken, bağlanan kumaş hafif gerilim altında tutulur. Harici soğutmaya gerek yoktur; sistemin termal kütlesi ve ortam havasının soğutulması normal üretim hızlarında yeterlidir.

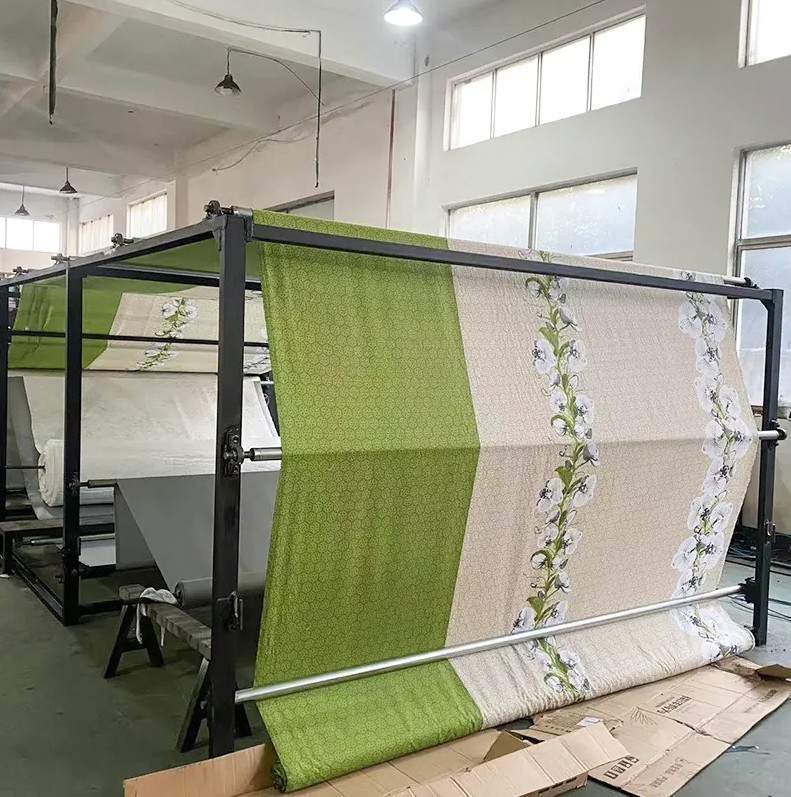

• Çıkış ve sarma: Bitmiş kapitone kompozit, makine konfigürasyonuna ve sonraki iş akışına bağlı olarak bir çıkış rulosuna sarılır, entegre bir kesici tarafından panel uzunluğunda kesilir veya sonraki işlemler için istiflenir.

Modern Makinelerde Desen Kontrolü ve CNC Programlama

Modern ultrasonik kapitone makinelerinin "otomatik" yeteneği, desen yürütme, makine hızı ve süreç parametre yönetiminin her yönünü yöneten gelişmiş CNC (bilgisayarlı sayısal kontrol) sistemleri aracılığıyla gerçekleştirilir. Saf döner örs sistemlerinin aksine, düz yataklı veya çok eksenli birleştirme kafası konfigürasyonları kullanan makinelerde, kumaş ilerledikçe birleştirme kafası servo motorlar tarafından kumaş genişliği boyunca çalıştırılır ve ±0,1 mm veya daha iyi konumlandırma doğruluğu ile kapalı döngü konum kontrolü altında karmaşık programlanmış desenler yürütülür.

Makine kontrolöründe saklanan desen kitaplıkları, operatörlerin basit elmas ızgaralardan karmaşık çiçek, geometrik ve özel logo desenlerine kadar önceden programlanmış yüzlerce kapitone tasarımı arasından seçim yapmasına ve fiziksel olarak takımları değiştirmek yerine yeni bir program yükleyerek desenler arasında dakikalar içinde geçiş yapmasına olanak tanır. Döner örs makinelerinde model değişiklikleri, fiziksel örs silindiri değişimini gerektirir, ancak makinenin otomatik parametre geri çağırma sistemi, her örs modeliyle ilişkili doğru hız, basınç ve güç ayarlarını otomatik olarak yükleyerek kurulum süresini ve operatör hatasını en aza indirir. Dokunmatik ekranlı HMI (insan-makine arayüzü) panellerinin sezgisel model görselleştirmesiyle entegrasyonu, daha az deneyimli operatörlerin üretimi verimli bir şekilde kurup yürütmesine olanak tanırken, veri kaydetme işlevleri, kalite izlenebilirliği ve süreç optimizasyonu amacıyla süreç parametrelerini sürekli olarak kaydeder.

Ultrasonik Kapitonenin Geleneksel İğne Kapitoneyle Karşılaştırılması

Otomatik ultrasonik kapitone makinelerinin performans avantajları ve sınırlamaları, endüstriyel tekstil üreticileri için en önemli boyutlarda geleneksel çok iğneli kapitone makineleriyle doğrudan karşılaştırıldığında açıkça ortaya çıkıyor:

Malzeme Uyumluluğu ve Sınırlamalar

Ultrasonik bağlanma mekanizması tamamen sentetik polimerlerin termoplastik davranışına, yani fiber malzemenin kontrollü termal ve basınç koşulları altında erime, akma ve yeniden katılaşma kabiliyetine bağlıdır. Bu temel gereklilik, hem ultrasonik kapitone teknolojisinin gücünü hem de birincil sınırlamasını tanımlar: yalnızca termoplastik sentetik malzemelerle çalışır ve erimeyen, bunun yerine ısıtıldığında kömürleşen veya ayrışan pamuk, yün veya ipek gibi doğal elyafları bağlayamaz.

Ultrasonik kapitone ile tamamen uyumlu malzemeler şunları içerir:

• Polyester (PET): Yatak takımlarında, dış giyimde ve dokunmamış uygulamalarda ultrasonik kapitone için birincil malzeme — mükemmel enerji emilimi ve yapışma gücü
• Polipropilen (PP): Tek kullanımlık tıbbi önlükler, tarım örtüleri ve hijyen ürünleri dahil olmak üzere nonwoven kapitone ürünlerde yaygın olarak kullanılır
• Naylon (poliamid): Bağlanma kuvvetinin ve kimyasal direncin önemli olduğu teknik ve dış mekan tekstil uygulamalarında kullanılır
• Yeterli sentetik içeriğe sahip karışımlı kumaşlar: En az %65-70 termoplastik elyaf içeren kumaşlar ultrasonik olarak birleştirilebilir ancak bağ mukavemeti %100 sentetik alt katmanlara kıyasla daha düşüktür

Pamuk kaplı kuş tüyü yorganlar veya üstü yünlü yatak örtüleri gibi doğal elyaf yüzeyli kumaşlar gerektiren ürünler için, sentetik bir ince kumaş veya arka tabakanın termoplastik bağlama ortamı sağladığı ve doğal elyaf yüzeyli kumaşın, yüz elyaflarının erimesine gerek kalmadan sıkıştırılmış bağ bölgeleri tarafından mekanik olarak tutulduğu hibrit yaklaşımlar kullanılabilir. Bu yaklaşım, doğal elyaf yüzeyine zarar vermeden kabul edilebilir bir bağ mukavemeti elde etmek için dikkatli bir süreç optimizasyonu gerektirir ve ultrasonik kapitoneyi, şu anda iğne kapitonenin hakim olduğu birinci sınıf yatak segmentlerine genişletmek isteyen üreticiler için aktif bir geliştirme alanıdır.

Endüstriyel Uygulamalar ve Ürün Sektörleri

Otomatik ultrasonik kapitone makineleri, geniş ve büyüyen bir endüstriyel ürün sektörü yelpazesine hizmet eder; üreticiler teknolojinin geleneksel dikişe göre sunduğu üretkenlik, kalite ve maliyet avantajlarını fark ettikçe benimsenme hızlanır:

• Yatak ve ev tekstili: Yorganlar, yorganlar, yatak yastıkları ve yatak örtüleri; tutarlı desen kalitesi, yüksek üretim verimi ve iplikle ilgili kalite sorunlarının ortadan kaldırılması talebinin yönlendirdiği en büyük uygulama segmenti
• Dış giyim ve giyim: Ultrasonik kapitonenin su geçirmez membran bütünlüğünü tehlikeye atacak iğne delikleri olmadan suya dayanıklı birleştirme sağladığı yalıtımlı ceketler, yelekler ve spor kıyafetleri
• Tıbbi ve hijyenik nonwovenlar: Steril, ipliksiz yapının düzenleyici bir gereklilik olduğu tek kullanımlık cerrahi önlükler, izolasyon örtüleri, yara bakımı kompozitleri ve emici ped düzenekleri
• Otomotiv tekstilleri: Kapitone estetik panellerin iplik tedarik yönetimi karmaşıklığı olmadan otomotiv hat hızlarında üretildiği tavan kaplamaları, kapı paneli ekleri, koltuk arkası kaplamaları ve bagaj kaplamaları
• Filtrasyon ortamı: Ultrasonik birleştirmenin hassas, tutarlı açık alanlara sahip sızdırmaz, dişsiz katman düzenekleri oluşturduğu, hava ve sıvı filtrelemesi için çok katmanlı filtre kompozitleri

Bakım Gereksinimleri ve Operasyonel En İyi Uygulamalar

Otomatik bir ultrasonik kapitone makinesinin en yüksek çalışma koşullarında bakımı, ultrasonik bileşenlerin özel aşınma ve arıza modlarına dikkat edilmesini gerektirir; bunlar, birçok tekstil bakım mühendisinin daha aşina olduğu iğneli kapitone makinelerinin mekanik aşınma modellerinden temel olarak farklıdır.

Ultrasonik korna sistemdeki en fazla aşınan bileşendir. Kumaş ve örs yüzeyleri ile tekrarlanan temas, boynuz yüzeyinin giderek aşınmasına neden olur, bu da titreşim genlik dağılımını değiştirir ve sonunda bağ kalitesini ve desen tanımını bozar. Korna yüzünün durumu düzenli olarak (yüksek üretimli ortamlarda haftalık olarak) incelenmeli ve yüz aşınması üreticinin tolerans spesifikasyonunu aştığında kornalar yeniden işlenmeli veya değiştirilmelidir. Titanyum alaşımlı kornalar, alüminyum alternatiflerinden daha pahalı olmasına rağmen önemli ölçüde daha uzun hizmet ömrü sunar ve sürekli üretim kapitone uygulamaları için tercih edilen malzemedir.

Piezoelektrik dönüştürücü, seramik çatlamasına karşı periyodik inceleme gerektirir; bu, mekanik şokun neden olduğu bir arıza modu, dönüştürücüyü güçlendiriciye bağlayan saplamanın aşırı torklanması veya birikmiş aşınma veya sıcaklık değişiklikleri nedeniyle tasarımdan önemli ölçüde sapan rezonans frekanslarında çalışmadır. Jeneratörü güç kontrollü mod yerine genlik kontrollü modda çalıştırmak, yük değişiminden bağımsız olarak tutarlı titreşim genliğini koruyarak dönüştürücü stresini azaltır ve dönüştürücünün servis ömrünü uzatır. Jeneratör kalibrasyonu ve rezonans frekansı doğrulaması, tüm sistemin hizmet ömrü boyunca en yüksek enerji dönüşüm verimliliğinde çalışmaya devam etmesini sağlamak için yapılandırılmış önleyici bakım programının bir parçası olarak üç ayda bir gerçekleştirilmelidir.
