Ultrasonik Kaynak: Proses, Malzemeler, Aletler ve Pratik Kurulum İpuçları

Ultrasonik kaynak, iki parça arasındaki arayüzde ısı oluşturmak için yüksek frekanslı akustik titreşim kullanan bir birleştirme işlemidir. Titreşim, basınç altında yerel olarak uygulanır ve malzemeler, geleneksel kaynakta meydana gelen toplu erime olmadan kaynaşır. Termoplastikler, dokunmamış kumaşlar, filmler ve belirli metaller için pratik bir yöntem olan bu yöntem, temiz, hızlı ve tekrarlanabilir bağların önemli olduğu üretim hatlarında tanıdık bir görüntü haline geldi. Changzhou Aoheng Machinery'de ultrasonik kaynak soyut bir konu değildir; tekstil, nonwoven, tek kullanımlık ürün ve plastik parça üreticileri için ürettiğimiz makinelerin arkasındaki prensip budur. Yararlı kısım, prosesin malzemeden, takımlardan ve kurulumdan neye ihtiyacı olduğunu anlamaktır, böylece iyi bir kaynak tesadüfi olmaktan ziyade tekrarlanabilir.

Ultrasonik Kaynak İşlemi Nasıl Çalışır?

Ultrasonik kaynak sisteminin basit bir yığını vardır: bir güç kaynağı, bir dönüştürücü, bir güçlendirici, bir sonotrot veya boynuz ve bir örs veya fikstür. Dönüştürücü elektrik enerjisini mekanik titreşime dönüştürür, yükseltici genliği ayarlar ve korna bu titreşimi iş parçasına iletir. Örs parçayı tutar ve temas noktasını şekillendirir. Tipik bir döngü altı adımdan oluşur:

1. Parçalar bir fikstür veya örs üzerine yerleştirilir.
2. Korna alçalır ve üst kısma temas eder.
3. Parçaları bir arada tutmak için sıkma kuvveti uygulanır.
4. Titreşim belirli bir kaynak süresi boyunca çalışır ve bağlantı yerinde sürtünme ve ısı üretir.
5. Titreşim durur ve tutma süresi boyunca parçalar basınç altında tutulur.
6. Korna geri çekilir ve bağlı düzenek çıkarılır.

Frekans, genlik, kuvvet, kaynak süresi ve tutma süresi ana parametrelerdir. Sağlam plastik parçalar için 20 kHz'lik bir sistem yaygındır, daha ince işler için ise genellikle 30 ila 40 kHz seçilir. Daha yüksek genlik otomatik olarak daha iyi değildir; çok fazlası yüzeyi işaretleyebilir, liflere zarar verebilir veya kırılgan parçaları çatlatabilir. Tutma süresi kaynak süresi kadar önemlidir, çünkü bağlantının korna geri çekilmeden önce basınç altında soğuması gerekir. Nokta birleştirme ve küçük plastik montajlar için özel tezgah üstü ünite, kurulumu ve tekrarlanabilirliği çok daha kolay hale getirebilir ve AH50Q ultrasonik nokta kaynak makinesi bu yaklaşımın pratik bir örneğidir.

AH-50Q Tekstil Montajı için Ultrasonik Punta Kaynak Makinesi Dokunmamış çantalar, maske kulak halkaları ve plastik düzenekler için tezgaha monteli punta kaynak makinesi, tekrarlanabilir birleştirmeler için ayak pedalı kontrolü ve desen kalıpları ile. Ürünü Görüntüle →

Hangi Malzemeler Ultrasonik Kaynağa İyi Yanıt Verir?

Malzeme davranışı ultrasonik kaynağın uygun olup olmadığına karar verir. Amorf termoplastikler genellikle titreşimi iyi iletir; yarı kristal reçineler kaynak yapabilir ancak genellikle daha sıkı işlem pencerelerine ihtiyaç duyarlar. Dokunmamış kumaşlar ve filmler lokal elyaf veya yüzey füzyonu yoluyla bağlanırken, ince metaller erime yerine katı hal deformasyonu yoluyla birleşir. Aşağıdaki tablo pratik bir başlangıç ​​noktası vermektedir ancak kesin sonuçlar kaliteye, kalınlığa, katkı maddelerine ve kullanılan aletlere bağlıdır.

Bir reçinenin veya laminatın temiz bir şekilde kaynak yapıp yapamayacağından emin değilseniz, küçük bir numune çalışmasıyla başlayın ve bağlantıyı yük altında inceleyin. Daha uzun bir set tutuyoruz malzeme uyumluluk notları Daha derin bir başlangıç noktasına ihtiyaç duyan takımlar için teknik kütüphanemizde.

Kalıplama, Bağlantı Tasarımı ve Kaliteyi Belirleyen Detaylar

Takımlama, birçok ultrasonik kaynak projesinin başarılı veya başarısız olduğu yerdir. Bir bağlantı için tasarlanan korna, diğer bağlantı için yanlış olabilir ve esneyen bir fikstür, kaynaktan enerji çalacaktır. Ortak tasarım da önemlidir. Bir enerji yöneticisi, titreşimi ilk temas hattında yoğunlaştırır, bir kesme bağlantısı daha güçlü yalıtımlı montajlar için bir girişim uyumu sağlar ve dil ve oluk düzenleri parçaların hizalanmasına yardımcı olur. Tekstil ve dokunmamış kumaşlar için boynuz yüzeyi ve örs deseni bağ görünümünü, yumuşaklığı ve kenar kalitesini kontrol eder. Aşınmış bir korna veya iyi desteklenmeyen bir örs, makine ayarları doğru görünse bile tutarsız bağlantılar üretebilir.

Tekstil ve nonwoven işlerinde boynuz profili ve örs deseni genellikle bağın yumuşak mı, düz mü yoksa dekoratif mi olacağını belirler. Tekstil için optimize edilmiş kaynak kornalarımız bu denge göz önünde bulundurularak üretilmiştir ve bir üretim hattının tutarlı kalmasının en sessiz nedenlerinden biridir.

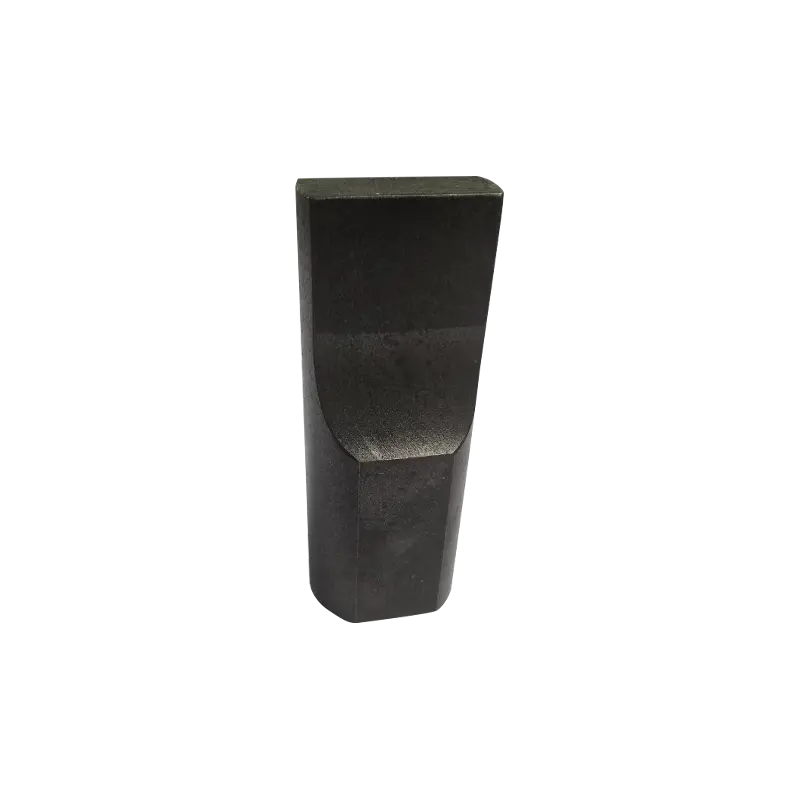

AH Tekstil İçin Optimize Edilmiş Ultrasonik Kaynak Kornaları Nonwoven ve kumaş işlemede tutarlı enerji transferini desteklemek için birden fazla genlik ve frekansta sunulan, tekstil kaynaklama veya kesmeye yönelik ultrasonik korna aksesuarı. Ürünü Görüntüle →

Pratik Parametreler ve Kurulum Kontrolleri

Makineyi değiştirmeden önce temel bilgileri kontrol edin. Çoğu kaynak problemi gizemli değildir; bunlar gevşek bir donanım, kirli bir yüzey veya sürüklenen bir parametredir.

• Reçine higroskopik ise malzemeyi kurutun ve yüzeyleri yağ, toz ve ayırıcı maddelerden arındırın.
• Fikstür sağlamlığını ve parça desteğini kontrol edin; basınç altındaki hareket kaynağı zayıflatır.
• Korna yüzeyini aşınma, çukurlaşma veya düzensiz temas açısından inceleyin.
• Sıkıştırma basıncının döngüden döngüye tutarlı olduğunu doğrulayın.
• Genliği ve kaynak süresini küçük adımlarla ayarlayın, ardından tutma süresini doğrulayın.
• Yalnızca depodan alınan bir numune değil, gerçek üretim malzemesi üzerinde bir çekme testi veya soyulma kontrolü yapın.

Ultrasonik Kaynağın Üretimde Uygun Olduğu Yer

Ultrasonik kaynak, ısının, yapıştırıcıların veya dikişlerin uygun olmadığı her yerde ortaya çıkar. Tekstil ve dokunmamış kumaşlarda dantel efektleri, reçme, kapitone, dilme ve kapatma ve kompozit yapıştırma için kullanılır. Tek kullanımlık ürünlerde galoş, bone, yastık kılıfı, eldiven ve hijyenik pedleri dikiş ipliği olmadan birleştirir. Paketleme ekipleri bunu contalar ve kurcalanmaya karşı korumalı bağlantılar için kullanırken, otomotiv ve elektronik üreticileri bunu küçük plastik montajlar ve kablo sonlandırma için kullanıyor. Temiz, tekrarlanabilir bir bağ önemli olduğunda tıbbi üretim buna güvenir.

Kendi ürün gamımızda ultrasonik dantel makinaları, kapitone makinaları, dilme ve çapraz kesim makinaları, tek kullanımlık ürün makinaları ve özel kaynak ünitelerinde de aynı prensipler görülmektedir. Bizim ultrasonik kaynak makinesi serisi elde taşınır, punta, plaket ve plastik kaynak formatlarını kapsadığından doğru başlangıç noktası tek bir makine tipi yerine bağlantıya bağlıdır. Saha onarımları, numune alma veya kısa çalışmalar için AH30 gibi el tipi ultrasonik kaynak makinesi, tezgah ile üretim hattı arasında kullanışlı bir köprü sağlar.

AH-30 Saha ve Kısa Süreli El Tipi Ultrasonik Nokta Kaynak Makinesi İnce plastikleri, dokunmamış kumaşları ve telleri nokta halinde birleştirmek için tamir, numune alma ve kısa üretim süreçlerine uygun, taşınabilir 28/35 kHz ultrasonik kaynak makinesi. Ürünü Görüntüle →

Güvenlik, Bakım ve Yaygın Yanlış Adımlar

Ultrasonik kaynak genel olarak temizdir ancak risksiz değildir. Yüksek frekanslı titreşim zamanla işitmeyi etkileyebilir, bu nedenle muhafazalar ve işitme koruması ciddiye alınmaya değerdir. Bisiklet sürerken ellerinizi korna ve örsden uzak tutun, alet değişiklikleri sırasında kilitleme prosedürlerini kullanın ve uçucu madde salan plastiklerle çalışırken havalandırma veya duman tahliyesi sağlayın. Bakım tarafında, korna aşınmasını, dönüştürücünün soğumasını, kablo durumunu ve fikstür hizalamasını düzenli bir programla kontrol edin. Asıl sorun aşınmış bir korna, esneyen bir fikstür veya tutarsız parça boyutları olduğunda, yaygın bir yanlış adım daha fazla güç peşinde koşmaktır. Bir diğeri, iyi görünen bir kaynağın yük altında dayanacağını varsaymaktır; Basit bir çekme veya soyma kontrolü, görsel incelemeden daha fazla sorunu yakalar.

Doğru Ultrasonik Kaynak Ekipmanını Seçmek

Ekipman seçimi katalog sayfasıyla değil malzeme ve bağlantı noktasıyla başlar. Parçaların neyden yapıldığını, ne kadar kalın olduklarını, ne kadar kaynak alanı gerektirdiğini ve hattın ne kadar çevrim süresine ihtiyaç duyduğunu sorun. Daha sonra otomasyon seviyesini göz önünde bulundurun: onarımlar ve düşük hacimli işler için el tipi bir ünite yeterli olabilirken, kontrollü güç, zaman ve tutuşa sahip fikstür tabanlı bir makine üretim tutarlılığı için daha iyidir. Takım desteği de önemlidir çünkü boynuzlar ve fikstürler evrensel değildir. Changzhou Aoheng Machinery'de tekstil, nonwoven, tek kullanımlık ürün ve plastik uygulamalarına yönelik ultrasonik ekipmanlar üretiyoruz ve otuzdan fazla ülkede müşterilerimize hizmet veriyoruz. Bu deneyim, standart bir makinenin özel bir kornaya, farklı bir örse veya tuhaf bir parça şekline göre uyarlanmış bir fikstüre ihtiyaç duyduğu durumlarda faydalıdır.

Yeni bir ultrasonik prosesi tartıyorsanız bir sonraki en güvenilir adım, gerçek malzeme ve bağlantı geometrisi ile numune denemesidir. Parçayı, arıza modunu ve üretim hedefini bize getirin; biz de makine formatını, takımları ve proses penceresini daraltmanıza yardımcı olabiliriz. Ultrasonik kaynak, hazırlığı ödüllendirir ve sakin, iyi desteklenen bir kurulum genellikle uzun bir makine özellikleri listesinin önüne geçer.
