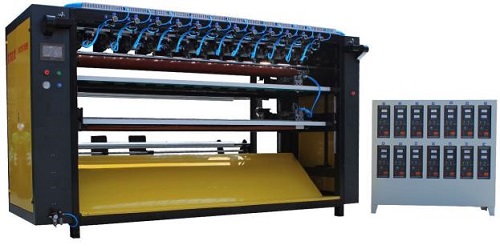

Verimli kumaş işleme için ultrasonik sürme ve kesişen makine

Ultrasonik sürme ve kesişen makine Yüksek hassasiyetli tekstil kesimi için entegre bir çözüm sunar. Gelişmiş otomasyonla tasarlanan bu ekipman, ultrasonik teknolojiyi merkezi PLC kontrolü ile birleştirerek, tüm üretim sürecini gevşetmeden kayma, çapraz kesme ve nihai çıktıya kadar düzenler. Verimli düzeni ve özelleştirilebilir seçenekleri, özellikle esnekliği veya hassas dokuları olan çeşitli kumaş tipleri için uygun hale getirir.

Spesifikasyonlar

Model: AH-2200
Güç kaynağı: 380V
Jeneratör Gücü: 800W × Çoklu Birim
Çıktı frekansı: 20kHz
Çalışma hızı: 1-20 metre/dakika
Slitting genişliği: ayarlanabilir
Maksimum gevşeme çapı: 800mm
Çapraz kesme: tek bıçak / multi-bıçak (8.5n step motor)
Motorlar:

• 3.5kW Servo Motor × 1

• 60n step motor × 1

• İnvertör × 1 ile 2.2kW Şanzıman Motoru
  Sürücü Sistemi: Tam Otomatik
  Makine Ağırlığı: 1800-2500kg
  İşleme akışı: gevşeme → Mekanik Slitting → Çapraz kesme → Çıkış

Anahtar Özellikler

1. Otomatik çalışma
   Geleneksel iğne ve işleme yöntemlerinin yerini alan sistem, merkezi PLC kontrolü ile tamamen otomatiktir. Tüm eylemler sırayla tamamlanır, manuel emeği azaltır ve verimliliği artırır.

2. Gerginlik kontrollü gevşeme
   Hava genişletme şaftı, kararlı bir motor tarafından gerginlik kontrol edilir ve kararlı malzeme beslemesine izin verir.

3. Otomatik kenar düzeltmesi
   Bir otomatik düzeltme sistemi, tutarlı malzeme hizalaması sağlar, hata oranlarını azaltır ve enerji verimliliğini korurken kesme hassasiyetini artırır.

4. Ayarlanabilir kesme mekanizması
   Makine, doğrusal ray kılavuzlu dikey kesimi ve kararlı yüksek hızlı çapraz kesmeyi destekler. Bitmiş kumaş kenarları, özelleştirilebilir genişlik seçenekleriyle temiz ve yıpranmadan arındırılmıştır.

5. Özelleştirilebilir bıçak seçenekleri
   Müşteri ihtiyaçlarına dayanarak, tek bıçaklı çapraz kesme, daha büyük boyutlu ürünler için verimliliği artırmak için yapılandırılabilir.

İki bıçaklı ve üç bıçaklı konfigürasyon

İki bıçaklı sistem
İki bıçaklı kurulum bir elektrik dolabı, ana kesme ve kesişme ünitesi ve kompakt bir ayak izi içerir. Kumaş üstten beslenir ve doğrudan üst silindirlerden çapraz kesim bölümünün üzerindeki dikey bıçaklara hareket eder. Bu daha kısa süreç yolu, esneme ve bozulmayı en aza indirdiğinden elastik malzemeler için idealdir.

Her kesişen bıçak bağımsız olarak monte edilir, bu da ürün boyutu gereksinimlerine göre ayarlanmayı veya çıkarmayı kolaylaştırır. Üst ve alt bıçaklar arasındaki mesafe 800 mm'ye kadar ayarlanabilir. Ters rotasyon sıkıştırma silindiri, malzemelerin silindirleri yakalamadan temiz bir şekilde düşmesine yardımcı olur.

Üç bıçaklı sistem
Bu sürüm harici bir elektrik kabini içermez ve daha büyük bir kurulum alanı gerektirir. Kumaş aşağıdan beslenir ve sürme bölümü bağımsız bir birim olarak çalışır. Her ultrasonik bıçak seti dikey olarak karşılık gelir, hizalama ve boyut ayarını basitleştirir.

Kesmeden sonra, hareketli bir çubuk, çapraz kesmeyi tetiklemek için sinyalleri iletir. Çapraz kesme bıçakları paylaşılan bir panelde hizalanır, her bıçağın stroku tasarıma göre sınırlıdır. Kullanılmayan bıçaklar çıkarılabilirken, taban plakasının çalışması birleşik kalır. Daha az bıçak kullanmak hafif dengesizlikler getirebilir, bu nedenle daha büyük ürün boyutları için iki bıçak sistemleri tercih edilir.

Yapısal düşünceler

Üç bıçaklı versiyondaki dikey bıçakların kesişen bölümün üzerine yerleştirilmesi önerilmez. Bunu yapmak, özellikle üst katlardaki veya dar erişim noktalarında kurulumlar için istikrar, bakım kolaylığı ve lojistiği etkileyerek makinenin yüksekliğini önemli ölçüde artıracaktır.

Kesme Boyut Aralığı

• Minimum Çapraz Boyut: 20 × 20 cm

• Minimum Slitting Boyutu: 15 × 15 cm

Dört bıçak versiyonu, üç bıçakla aynı çalışma prensibini takip eder ve sadece biraz artan bir toplam yüksekliğe sahiptir.

Bu ultrasonik sürme ve kesişen makine, kesin sonuçlar, özelleştirilebilir esneklik ve istikrarlı performans sunar; bu, modern tekstil üretim ortamları için güvenilir bir çözüm sağlar. .
